产品中心  ꁇ  TMFx20x

使用 32 位 Arm® Cortex®-M3 微控制器，集成自主研发的工业级可重构算法 ERPU 核，将各类工业控制领域常用算法硬核化，可帮助客户减少相关算法的开发工作；集成事件处理单元核高性能总线，实现高速闭环控制，具有出色的计算性能和对异常能力的快速响应。



产品概述

点击图片查看大图



典型应用领域：电能质量分析及安全用电故障预测、电能质量治理装置、多通道智能充电桩、智慧与安全用电终端产品、电能转换与新能源控制等

用户手册

开发工具

文档说明：涵盖了有关 TMFx20x 芯片详细的规格说明、寄存器映射、引脚定义、电气特性、封装信息等内容。

资料获取请联系：duminhao@tai-action.com

文档说明：TMFx20x 通用软件开发套件。

Phoenix SDK.7z

软件固件

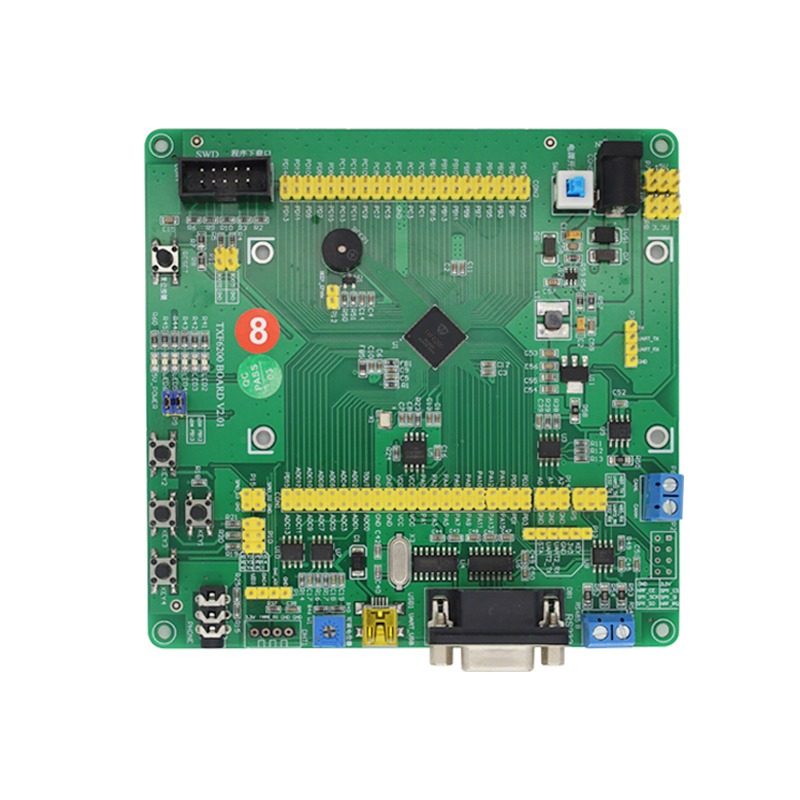

TMF6200 评估板

该产品是一款基于通用系列 TMF6200 (QFN96) MCU 的低成本评估和开发板。它需要配合一个 5V 电源适配器和一个 JLINK 使用。

了解详情 뀹
立即订购 낙
原理图请联系：duminhao@tai-action.com

TAE32-DAP 调试器

该产品基于 TAE32F5300 (LQFP40) MCU，支持 CMSIS-DAP 协议对 Cortex-M 内核所有芯片的仿真、下载、烧录和调试，下载速度快、不丢固件，支持 JTAG、SWD 接口。

了解详情 뀹
立即订购 낙

参考设计



•
•
•
最高主频可达 82MHz
128KB Flash，112KB SRAM
8 个 16 位通用定时器
•
•

•


3 个 UART 接口，2 个 I2C接口，2 个 SPI 接口，1 个 CAN控制器
支持多种 PWM 模式，最高分辨率为 5ns

内置2个SINCOS、3个RMS、1个 MATRIX乘法、3个ARCTAN、3个FFT、3个DFT、3个IIR、3个FIR、1个DATA DMA、1个谐波补偿控制器

•
•

工作电压为 3.0V - 3.6V
支持工业级工作温度 -40℃ 到 125℃（结温）

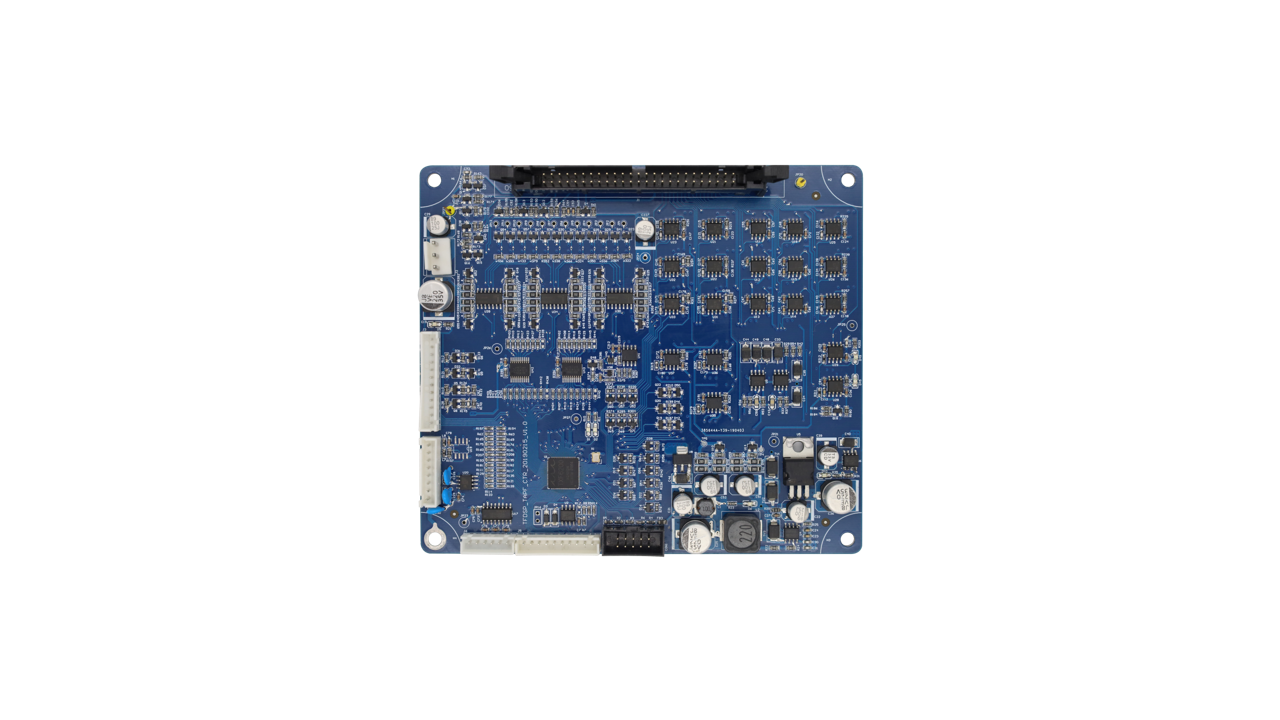

有源电力滤波器（APF）应用设计

滤波范围：2~25次任意可选
滤波能力：>95%

整机效率：>97%

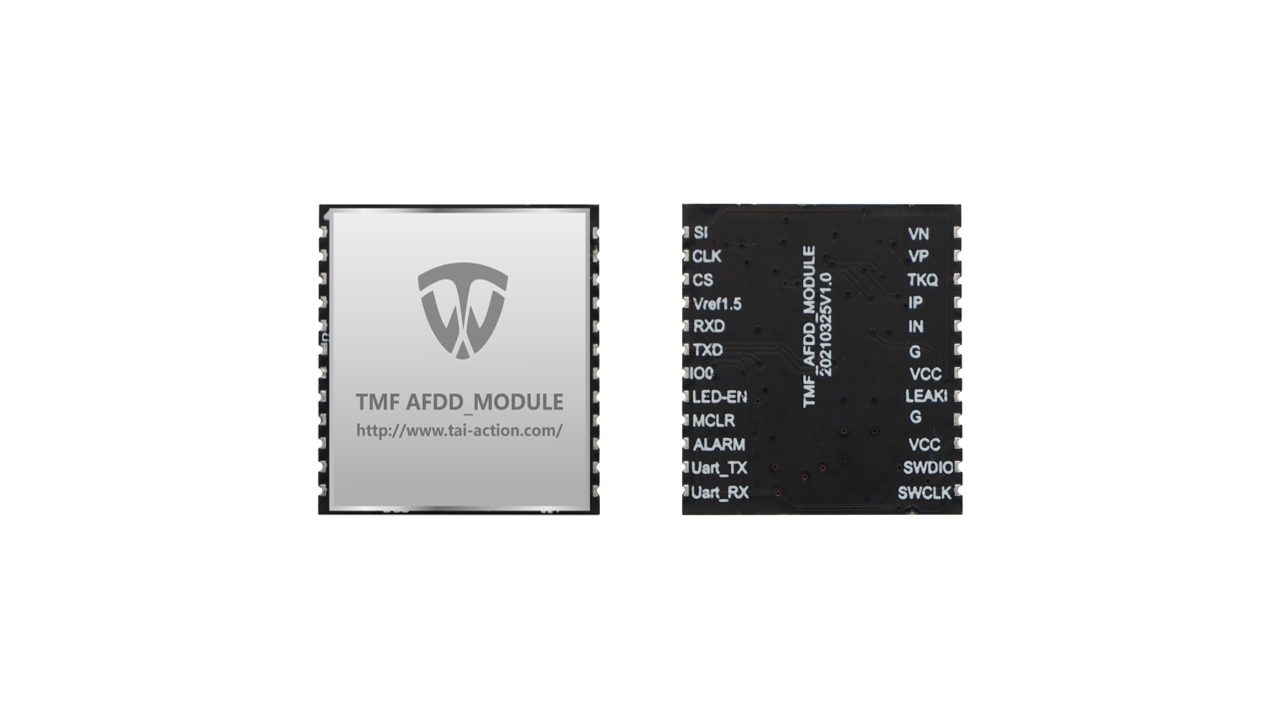

故障电弧检测模块

输入电压：单相220V±15%
额定电流：16A

通讯接口：WIFI，预留RS232

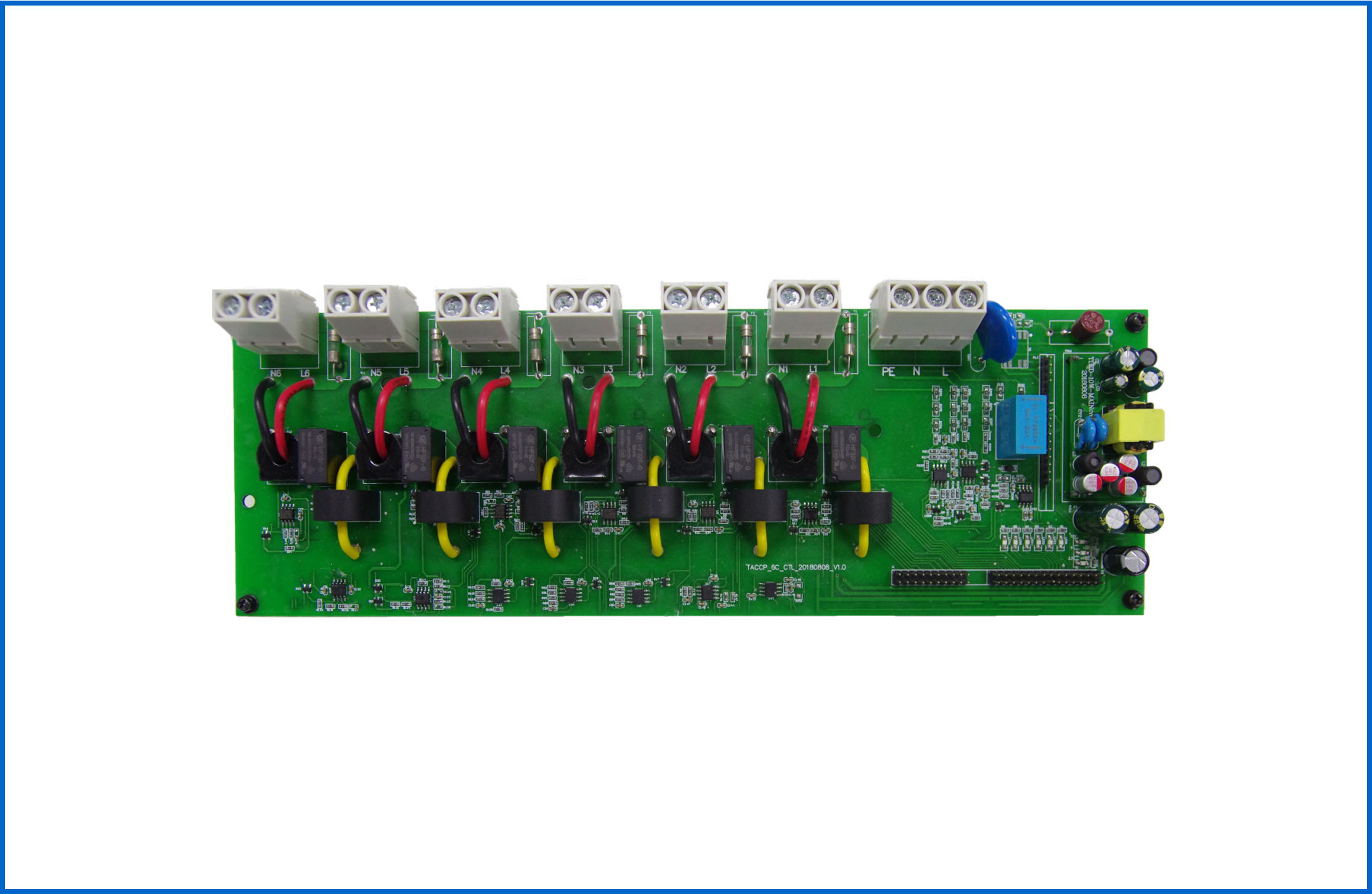

通用安全模组

产品功能：预警功能、报警功能、远程监控和远程操作功能

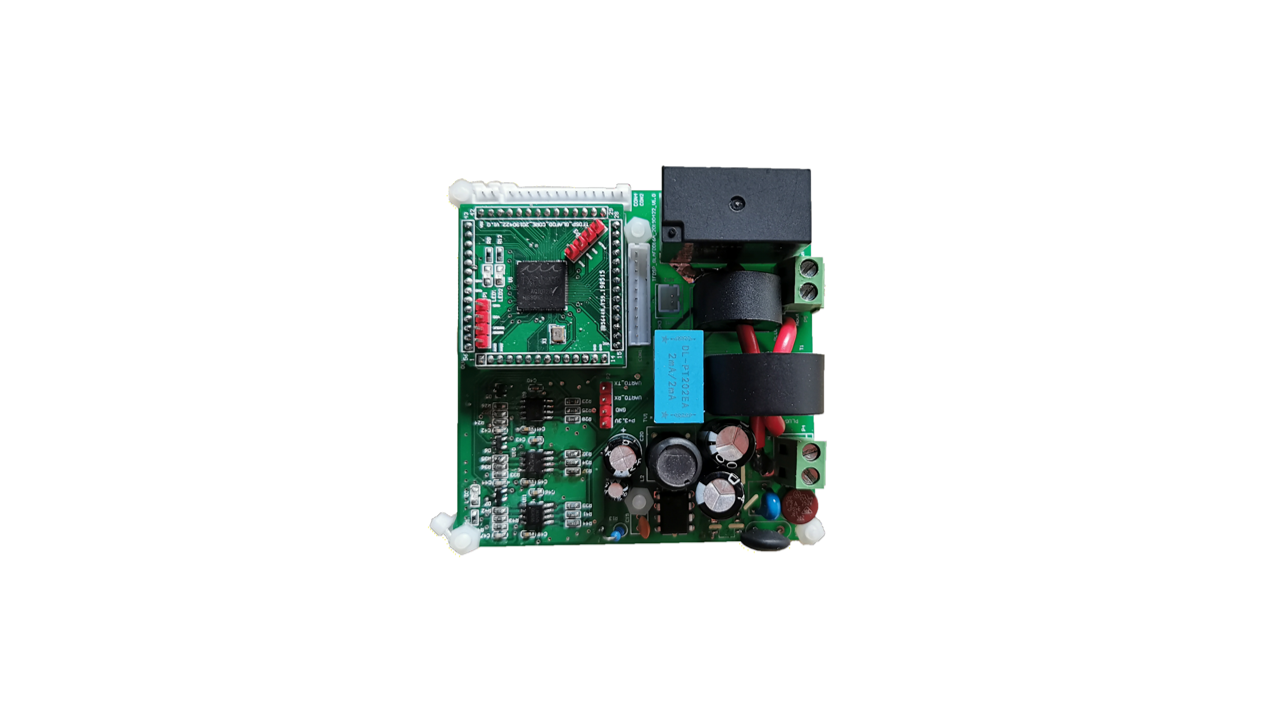

电动汽车交流充电桩应用设计

漏电检测：A类+B类
计量等级：2.0级

MTBF：≥20000h
